Применение технологической карты при изготовлении металлоконструкций

Содержание:

  1. Для чего нужна карта ТТК?
  2. Что должно присутствовать в технологической карте МК?
  3. Образец карты ттк на металлоконструкции
  4. Скачать

Нормативный источник, которым пользуются при проведении работ по сварке в соответствии с планом, называется технологическая карта монтажа металлоконструкций.

Процесс ее создания это сложная технологическая процедура, требующая для ее правильного проведения предварительного измерения требуемых величин и действующих факторов, оценки количества материала и его свойств. В ТТК учитываются значимые параметры, необходимые для изготовления металлоконструкций, по своей сути она является инструкцией, но область ее применения более обширна.

Применение технологической карты при изготовлении металлоконструкций

Подготовка и разработка ТТК позволяет в полной мере обеспечить:

  • соответствие результата установленным стандартам;
  • расчет необходимого объема;
  • распределение трудозатрат, подсчет их стоимости (калькуляция);
  • оптимизация денежных расходов;
  • повышение эффективности применения оборудования для механизации и монтажа.

Что должно обязательно присутствовать в карте ТТК для конструкций из металла?

В структуре технологической карты обязательно должны присутствовать:

  1. Данные о металле, используемом при изготовлении конструкции.
  2. Установочные сведенья об элементах, которые должны быть сварены и условиях их подготовки к сварке. Среди данных должны присутствовать максимально детализированные сведения, включающие даже количество и место расположения прихваток, методах, используемых для зачистки кромок;
  3. В карте указывают рекомендации по организации сварки, необходимой для закрепления элементов металлоконструкции, о требуемой температуре нагрева, характеристики оборудования, применяемого для производства работ, и припойных материалов;
  4. Технологические характеристики самого сварочного процесса. Сюда входят показатели скорости проведения сварки, сведенья о мощности и полярности тока, о напряжении дуги. Также в этом разделе размещаются сведения об объеме газа, требуемого на единицу времени работы сварочного оборудования, объем используемой проволоки. Здесь же размещаются требования и контролю качества шва и описание процедуры сверки точности совпадения формы соединения со стандартами.

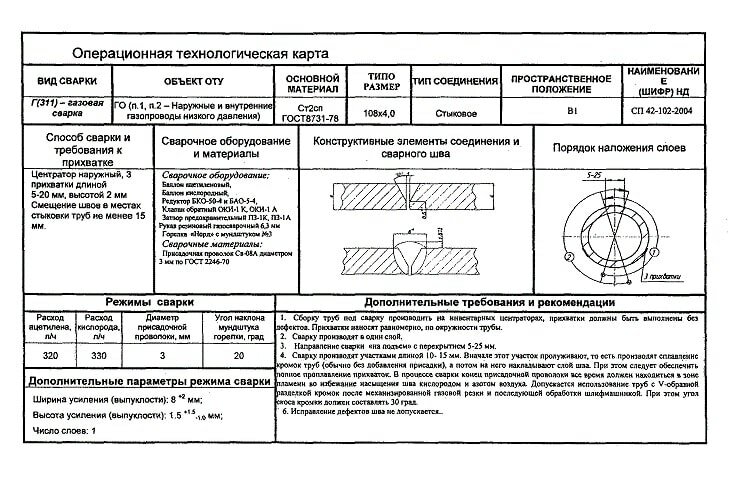

Карта ТТК для производства металлоконструкций

Составление технологической карты также необходимо для тонной калькуляции стоимости сварных операций. После текстовой части, содержащей перечисленные факторы, в ТТК размещается графическая часть, в которой можно найти разметку соединения и данные по режиму процесса.

Для разработки документа требуется значительный опыт и знания, от ее точности зависит результат и стоимость конструкции из металла.

Типовые карты ТТК для скачивания

Наименование Скачать
1 Технологическая карта на монтаж кабельных металлоконструкций doc
2 Технологическая карта на монтаж каркаса металлоконструкций и кровельного покрытия pdf
3 Технологическая карта на монтаж металлокаркасов doc
4 Технологическая карта на монтаж металлоконструкций методом дуговой сварки doc
5 Технологическая карта на монтаж металлоконструкций doc
7 Типовая технологическая карта на монтаж ферм и колонн pdf
